Bộ Giá Đỡ Ống Thu Rác

Mô tả

Bộ giá đỡ ống thu rác là chi tiết dùng để liên kết và giữ ổn định trục ống trong hố kỹ thuật của công trình. Dù không phải bộ phận nhìn thấy nhiều như cửa gom rác hay trục inox, giá đỡ lại ảnh hưởng trực tiếp đến vị trí, độ ổn định và khả năng duy trì tuyến ống theo đúng thiết kế.

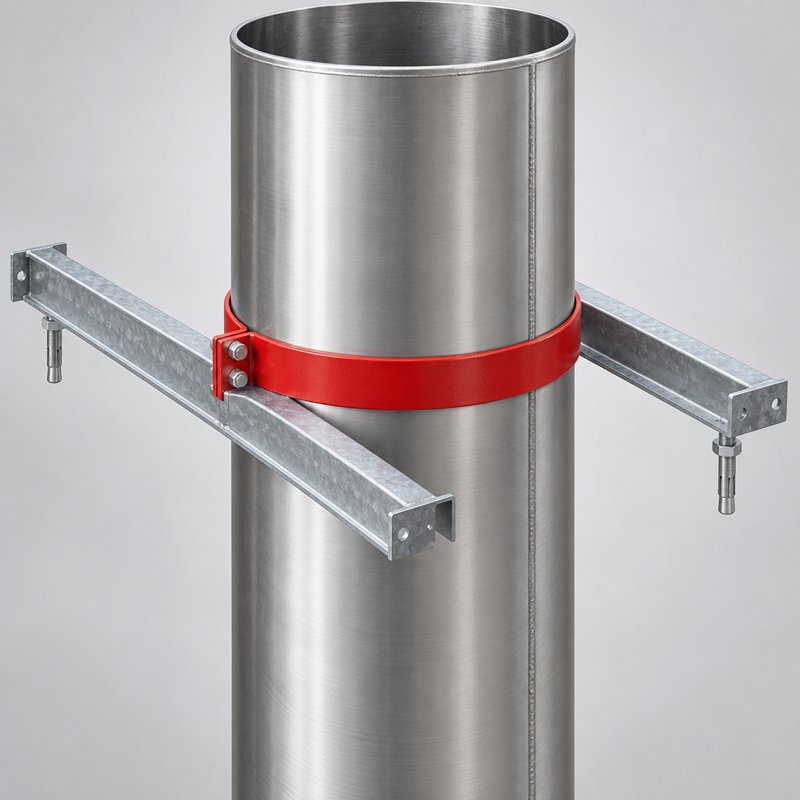

Tại Sơn Mỹ, bộ giá đỡ được gia công theo kích thước đường ống và điều kiện lắp đặt thực tế. Với cấu hình sản phẩm hiện tại, phần khung đỡ sử dụng thép U100, kết hợp đai ôm ống bằng thép bản rộng 80 mm.

Bộ Giá Đỡ Ống Thu Rác Có Tác Dụng Gì?

Trục thu rác trong nhà cao tầng thường chạy liên tục qua nhiều tầng và được ghép từ nhiều đoạn ống. Vì vậy, không thể chỉ đặt các đoạn ống nối tiếp nhau mà không có các vị trí liên kết với kết cấu công trình.

Bộ giá đỡ có nhiệm vụ giữ tuyến ống tại đúng vị trí thiết kế, hỗ trợ phân bố tải trọng về các điểm liên kết, đồng thời hạn chế tình trạng trục bị xê dịch hoặc rung trong quá trình vận hành.

Khi bố trí đúng, giá đỡ còn giúp các đoạn nối giữa các ống duy trì đúng phương, tránh để toàn bộ tải trọng của tuyến phía trên dồn không hợp lý xuống một điểm phía dưới.

Đây cũng là lý do giá đỡ nên được tính toán đồng bộ ngay từ khi triển khai trục ống thu rác inox, thay vì đợi lắp xong đường ống mới tìm phương án gia cố.

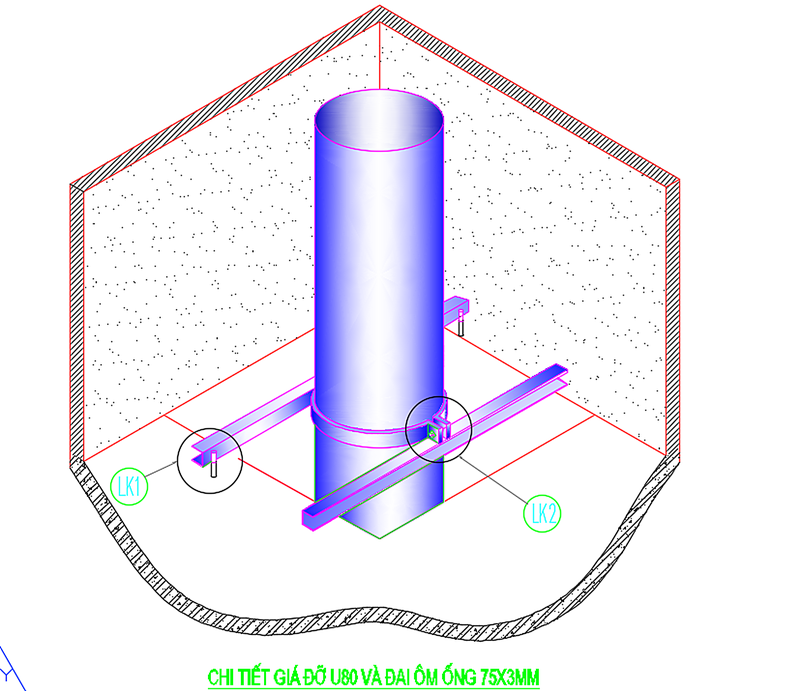

Cấu Tạo Bộ Giá Đỡ Ống Thu Rác

Cấu tạo cụ thể có thể thay đổi theo vị trí lắp đặt và hồ sơ công trình, tuy nhiên một bộ giá đỡ thường được hình thành từ phần khung chịu lực, đai ôm trục và các chi tiết liên kết với kết cấu.

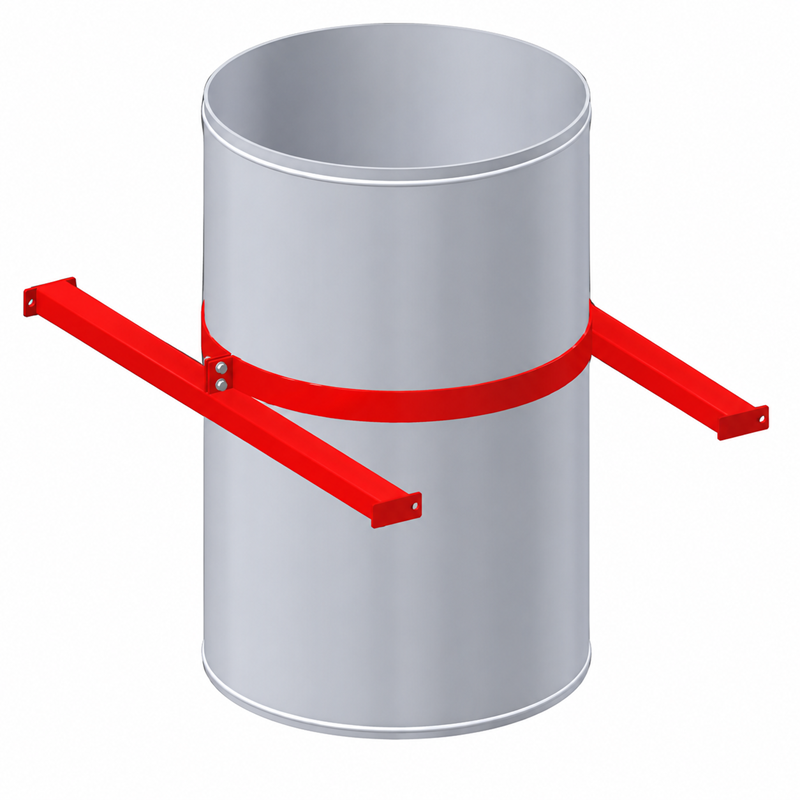

Với sản phẩm Sơn Mỹ đang triển khai, khung chính sử dụng thép U100. Thép U tạo tiết diện phù hợp để hình thành các thanh đỡ và đưa tải trọng từ trục ống về vị trí liên kết.

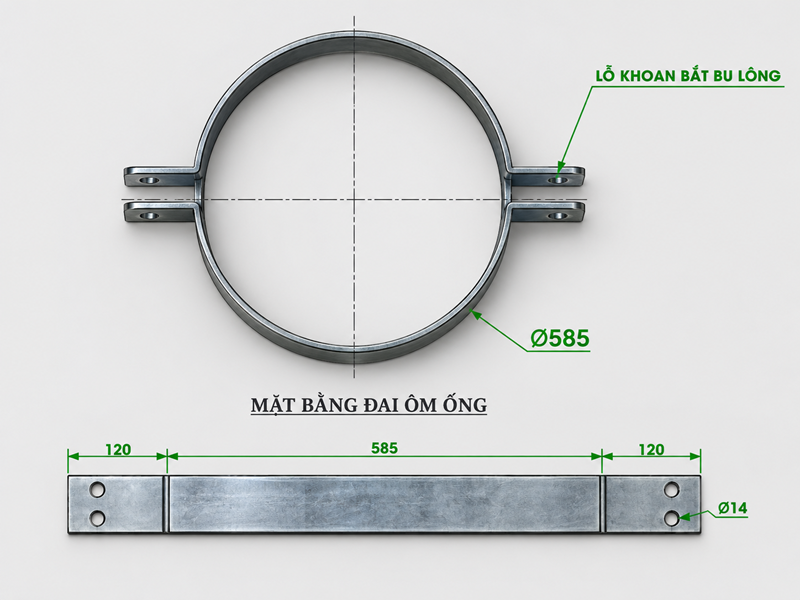

Phần tiếp xúc và cố định quanh thân ống sử dụng đai thép bản rộng 80 mm. Đai được gia công theo đường kính thực tế của trục để ôm quanh thân ống tại vị trí cần cố định.

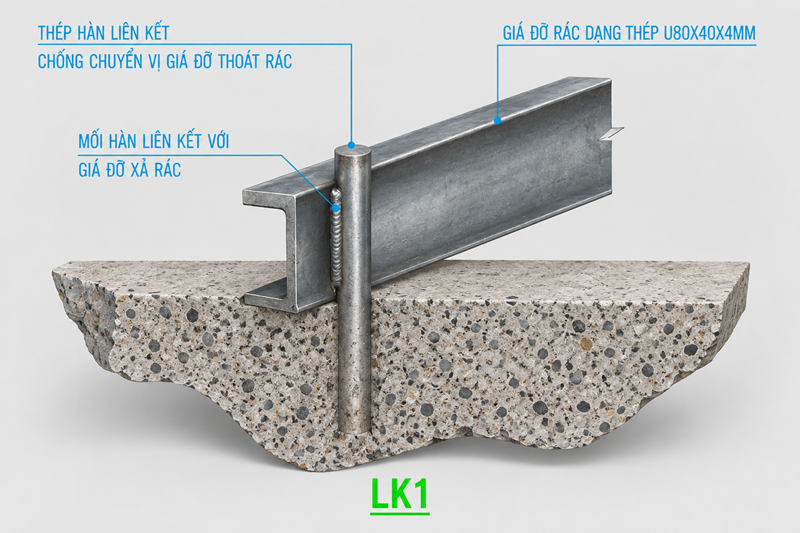

Ngoài ra, tùy cấu hình có thể có bản mã, tai liên kết, bulong, tắc kê hoặc các chi tiết phụ trợ khác. Những bộ phận này cần được lựa chọn theo kết cấu tường, sàn hoặc dầm tại vị trí thi công chứ không nên sử dụng một cấu hình cố định cho mọi công trình.

Vật Liệu Và Kích Thước Gia Công

Bộ giá đỡ cần được gia công theo đúng kích thước tuyến ống mà nó sẽ cố định.

Với cấu hình này, Sơn Mỹ sử dụng thép U100 cho khung giá đỡ và thép bản 80 mm cho phần đai ôm ống. Các kích thước còn lại như chiều dài thanh U, đường kính vòng đai, vị trí lỗ liên kết và chi tiết bản mã được xác định theo vị trí thực tế.

Đường kính đai phải tương thích với đường kính ngoài của trục. Nếu kích thước quá nhỏ, việc lắp đặt sẽ khó khăn; nếu quá rộng lại làm giảm khả năng giữ ổn định thân ống.

Vì vậy, khi gia công giá đỡ, kích thước trục ống và vị trí liên kết cần được xác định trước.

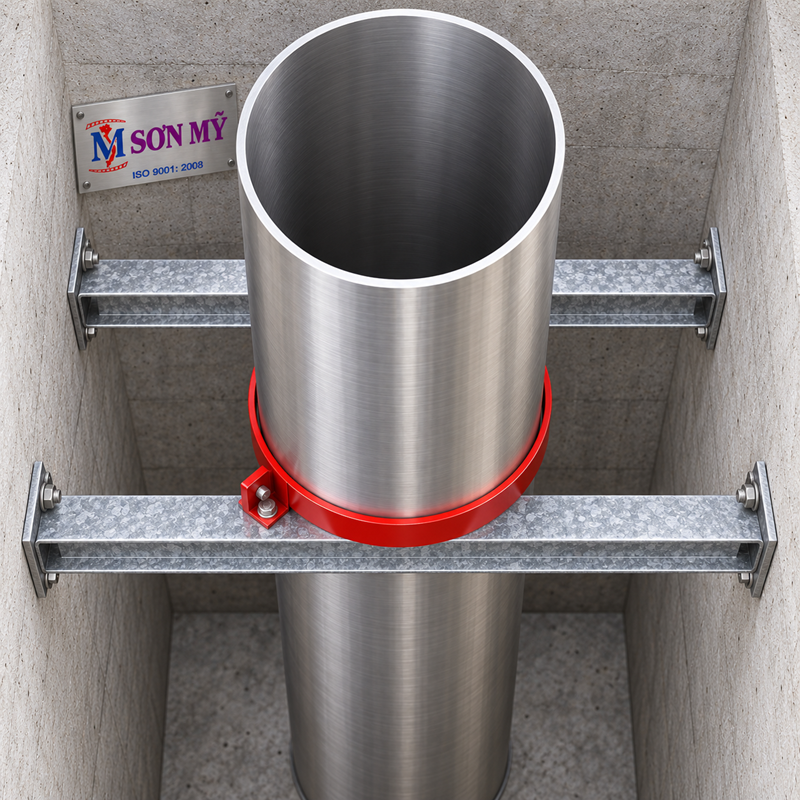

Bố Trí Giá Đỡ Trong Trục Kỹ Thuật

Không nên đưa ra một con số cố định kiểu “cứ bao nhiêu mét đặt một bộ giá đỡ” cho tất cả công trình.

Khoảng cách và vị trí bố trí cần căn cứ vào chiều cao tuyến ống, khối lượng từng đoạn, vị trí nối ống, kết cấu tường hoặc sàn, khoảng không trong hố kỹ thuật và hồ sơ thiết kế.

Trong thực tế, một vị trí nhìn thuận tiện để đặt giá chưa chắc đã là vị trí liên kết tốt. Kỹ thuật cần kiểm tra xem điểm đó có đủ khả năng neo giữ hay không, có vướng hệ thống MEP khác không và có ảnh hưởng tới việc tháo lắp, bảo trì về sau hay không.

Những Thông Tin Cần Có Khi Đặt Gia Công

Để Sơn Mỹ xác định đúng kích thước bộ giá đỡ, khách hàng nên cung cấp đường kính ngoài của ống, vật liệu trục, số tầng, kích thước khoảng trống trong hố kỹ thuật, vị trí dự kiến neo giữ và bản vẽ nếu đã có.

Nếu công trình đang triển khai mới toàn bộ hệ thống, tốt nhất nên gửi đồng thời bản vẽ tuyến trục. Khi đó có thể kiểm tra mối quan hệ giữa ống, cửa nạp, giá đỡ và các chi tiết khác ngay từ đầu.

Với công trình cải tạo, nên có thêm ảnh hiện trạng và kích thước khoảng không thực tế để tránh trường hợp bộ giá gia công xong nhưng vướng dầm, đường ống kỹ thuật hoặc máng cáp.

Bộ Giá Đỡ Là Một Phần Của Hệ Thống Thu Rác Hoàn Chỉnh

Giá đỡ không hoạt động độc lập mà được thiết kế để cố định tuyến trục trong hệ thống ống thu rác chung cư và nhà cao tầng.

Khi các bộ phận được triển khai đồng bộ ngay từ bản vẽ, việc xác định đường kính đai, chiều dài thanh đỡ, vị trí liên kết và khoảng không thi công sẽ thuận lợi hơn nhiều so với phương án bổ sung giá đỡ sau khi tuyến ống đã lắp đặt.

Báo Giá Bộ Giá Đỡ Ống Thu Rác

Giá bộ giá đỡ không nên niêm yết theo một mức duy nhất vì mỗi công trình có đường kính ống và điều kiện liên kết khác nhau.

Chi phí sẽ phụ thuộc vào kích thước khung U100, đường kính đai thép bản 80 mm, số lượng bộ cần gia công, cấu tạo bản mã, chi tiết liên kết và yêu cầu xử lý bề mặt theo hồ sơ.

Nếu đặt đồng bộ cùng trục ống, Sơn Mỹ có thể đối chiếu trực tiếp kích thước từng bộ giá với tuyến ống được sản xuất, giúp giảm sai lệch giữa phần ống và phần giá cố định.

Gửi Kích Thước Để Sơn Mỹ Gia Công Bộ Giá Đỡ

Để nhận phương án và báo giá phù hợp, khách hàng có thể gửi đường kính trục ống, số tầng, số lượng dự kiến, kích thước hố kỹ thuật và bản vẽ hoặc ảnh hiện trạng.

Công ty TNHH Kim Khí Sơn Mỹ nhận gia công bộ giá đỡ ống thu rác bằng khung thép U100, đai ôm thép bản 80 mm theo kích thước thực tế, đồng thời có thể sản xuất đồng bộ cùng trục ống và các phụ kiện liên quan.
