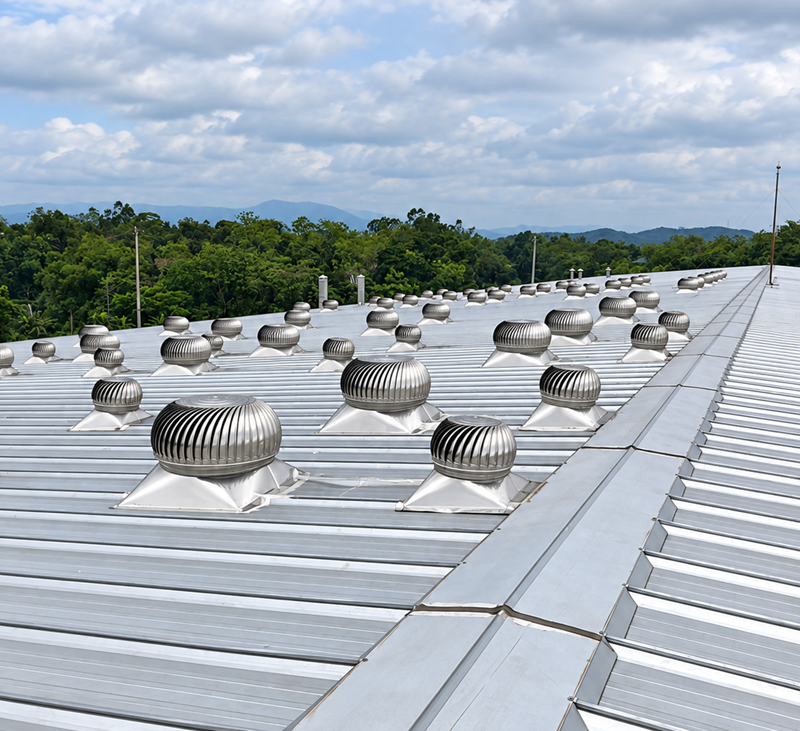

Khoảng cách lắp đặt quả cầu thông gió nhà xưởng

Khoảng cách lắp đặt quả cầu thông gió nhà xưởng không có một con số cố định phù hợp cho mọi công trình. Khoảng cách thực tế chỉ nên được chốt sau khi đã biết số lượng thiết bị cần bố trí, kích thước quả cầu, hình dạng mái, vị trí kết cấu và các vật cản trên mái.

Vì vậy, không nên mặc định cứ 3 m, 4 m hay 5 m đặt một quả rồi từ đó suy ngược ra số lượng. Trình tự hợp lý hơn là:

Xác định số lượng cần dùng → xác định vùng mái có thể bố trí → chia vị trí → kiểm tra kết cấu và vật cản → chốt khoảng cách thực tế.

Nếu đang ở bước lựa chọn thiết bị, có thể xem các mẫu quả cầu thông gió inox D360–D800 của Sơn Mỹ trước khi bố trí trên mái.

Trả Lời Nhanh: Quả Cầu Thông Gió Nên Cách Nhau Bao Nhiêu?

Không có khoảng cách cố định áp dụng cho mọi nhà xưởng.

Điểm quan trọng nhất là: khoảng cách là kết quả của phương án bố trí, không phải một con số được chọn trước rồi áp vào mọi nhà xưởng.

Chưa biết nhà xưởng cần bao nhiêu thiết bị? Hãy xem trước hướng dẫn cách tính số lượng quả cầu thông gió nhà xưởng theo thể tích, ACH và lưu lượng thiết bị. Sau khi xác định được số lượng N, mới chuyển sang bước chia khoảng cách và bố trí trên mái.

Khoảng Cách Giữa Các Quả Cầu Thông Gió Bao Nhiêu Là Hợp Lý?

Nếu đã biết số lượng cần lắp, khoảng cách giữa các quả cầu có thể xác định khá rõ bằng mặt bằng mái.

Không nên bắt đầu bằng:

“Mỗi quả cách nhau mấy mét?”

Mà nên bắt đầu bằng:

“Tôi có N quả cầu và một vùng mái có thể bố trí dài bao nhiêu mét?”

Ví dụ cùng một khu vực mái nhưng:

• cần 5 quả thì khoảng cách sẽ khác;
• cần 8 quả thì khoảng cách sẽ khác;
• cần 12 quả lại khác nữa.

Tương tự, không nên mặc nhiên bố trí D360 và D800 giống nhau chỉ vì cùng nằm trên một mái.

Có thể lấy 3–5 m làm khoảng cách chuẩn không?

Không nên gọi 3–5 m là “khoảng cách chuẩn”.

Một phương án cụ thể hoàn toàn có thể sau khi tính toán cho ra khoảng cách 3 m, 4 m, 5 m hoặc lớn hơn. Nhưng nếu chưa biết:

• số lượng thiết bị;
• kích thước quả cầu;
• chiều dài vùng mái có thể bố trí;
• kết cấu;
• nguồn nhiệt;
• vật cản;

thì con số 3–5 m chưa đủ cơ sở để trở thành tiêu chuẩn áp dụng chung.

Vì vậy:

Khoảng cách phải được xác định sau khi biết số lượng thiết bị cần lắp và điều kiện mái; không có một khoảng cách cố định phù hợp cho mọi nhà xưởng.

Cách Chia Khoảng Cách Sau Khi Đã Biết Số Lượng Quả Cầu

Đây là phần nên trả lời bằng công thức rõ ràng.

Nếu một hàng có N quả cầu, trước tiên xác định:

• tâm vị trí của quả đầu tiên;
• tâm vị trí của quả cuối cùng.

Gọi khoảng cách từ tâm quả đầu đến tâm quả cuối là L.

Khoảng cách tâm–tâm trung bình giữa hai quả liên tiếp là:

S = L ÷ (N − 1)

Trong đó:

• S = khoảng cách tâm–tâm trung bình;
• L = khoảng từ tâm quả đầu đến tâm quả cuối;
• N = số quả trên hàng.

Ví dụ 1: Một hàng 6 quả

Sau khi kiểm tra kết cấu và mép mái, xác định được:

khoảng từ tâm vị trí đầu tiên đến tâm vị trí cuối cùng = 25 m

Cần bố trí:

6 quả cầu

Khi đó:

S = 25 ÷ (6 − 1) = 5 m

Bố trí sơ bộ:

○ — 5 m — ○ — 5 m — ○ — 5 m — ○ — 5 m — ○ — 5 m — ○

5 m ở đây chỉ là kết quả của ví dụ này, không phải tiêu chuẩn cho tất cả nhà xưởng.

Lưu ý rất quan trọng

Nếu nói “mái dài 25 m”, chưa thể lập tức lấy:

25 ÷ 5 = 5 m.

Bởi quả đầu tiên và quả cuối cùng thông thường không nhất thiết đặt đúng sát hai đầu của đoạn mái.

Phải xác định vị trí tâm đầu và tâm cuối trước, sau đó mới dùng khoảng cách giữa hai tâm đó làm L.

Đây là cách tính chính xác hơn.

Ví dụ 2: Cùng chiều dài nhưng số lượng khác

Giả sử khoảng từ tâm vị trí đầu tới tâm vị trí cuối vẫn là 25 m.

Nếu bố trí 9 quả:

S = 25 ÷ (9 − 1) = 3,125 m

Nếu bố trí 4 quả:

S = 25 ÷ (4 − 1) ≈ 8,33 m

Như vậy cùng một mặt bằng, khoảng cách có thể là:

3,1 m – 5 m – 8,3 m

chỉ vì số lượng thiết bị khác nhau.

Đây là lý do không nên lấy “3–5 m” làm công thức để suy ra số lượng.

Sau Khi Chia Đều Có Bắt Buộc Giữ Khoảng Cách Chính Xác Không?

Không.

Công thức ở trên tạo ra mặt bằng sơ bộ. Khi đưa vị trí xuống mái thực tế, có thể phải điều chỉnh vì:

• xà gồ;
• dầm hoặc cấu kiện mái;
• sóng tôn;
• đường ống hoặc thiết bị MEP;
• bồn nước;
• khối kỹ thuật;
• vị trí nguồn phát nhiệt phía dưới;
• khu vực khó thi công chân đế.

Ví dụ khoảng cách tính sơ bộ là 5 m nhưng một vị trí vướng kết cấu, hoàn toàn có thể dịch thiết bị sang vị trí phù hợp hơn và dẫn tới các khoảng:

4,7 m – 5,2 m – 5,0 m…

Không cần ép tất cả bằng nhau từng centimet.

Mục tiêu là phân bố các điểm thoát khí hợp lý và bảo đảm khả năng thi công trên mái thật, không phải tạo một hàng thiết bị đẹp tuyệt đối về hình học.

Nên Đặt Quả Cầu Thông Gió Ở Đâu Trên Mái?

Sau khi biết số lượng, việc chọn vùng bố trí quan trọng không kém khoảng cách.

Nguyên tắc là ưu tiên khu vực thuận lợi cho khí nóng thoát lên, nhưng vị trí cuối cùng vẫn phải kiểm tra kết cấu mái.

Ưu tiên vùng cao của mái

Khí nóng trong nhà xưởng có xu hướng tập trung về phía trên. Vì vậy, trên mái hai dốc, khu vực gần sống mái hoặc vùng cao của mái thường là vị trí đáng ưu tiên khi bố trí đường thoát khí.

Nếu cần hiểu rõ vì sao khí nóng có xu hướng di chuyển lên vùng cao của mái, có thể xem thêm nguyên lý thông gió tự nhiên của quả cầu thông gió.

Tuy nhiên, điều đó không có nghĩa tất cả quả cầu đều phải nằm đúng chính giữa sống mái.

Cần đồng thời kiểm tra:

• xà gồ và kết cấu chịu lực;
• dạng sóng tôn;
• kiểu chân đế;
• nguồn nhiệt phía dưới;
• không gian thao tác;
• vật cản trên mái.

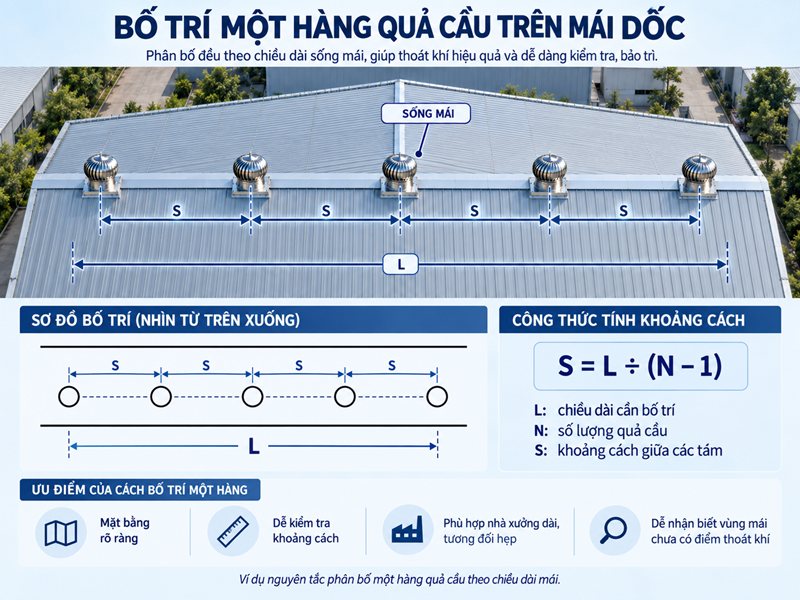

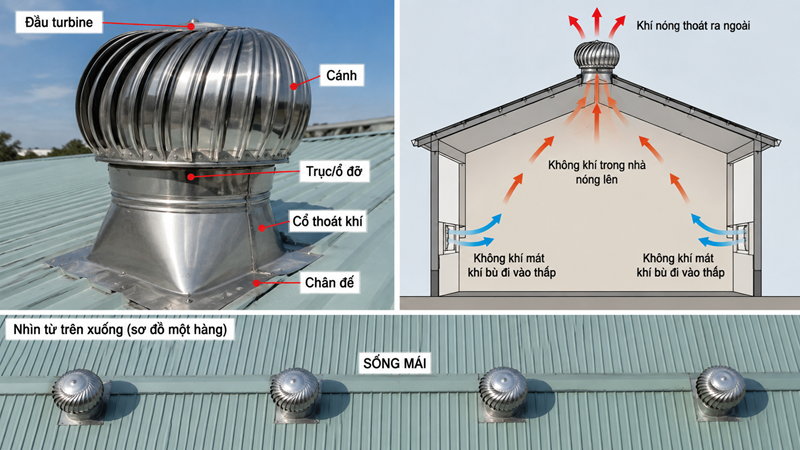

Bố Trí Một Hàng Dọc Theo Sống Mái

Nếu số lượng thiết bị không nhiều và hình dạng mái phù hợp, có thể bố trí thành một hàng theo chiều dài nhà xưởng.

Ví dụ:

SỐNG MÁI
────────────────────────────────────

   ○        ○        ○        ○        ○

────────────────────────────────────

Sau khi xác định tâm của quả đầu và quả cuối, sử dụng:

S = L ÷ (N − 1)

để chia các điểm trung gian.

Ưu điểm của cách này là:

• mặt bằng rõ ràng;
• dễ kiểm tra khoảng cách;
• phù hợp với nhà xưởng dài và tương đối hẹp;
• dễ nhận biết các vùng mái chưa có điểm thoát khí.

Không nên dồn nhiều quả vào một đầu mái nếu phần còn lại của khu vực cần thông gió kéo dài đáng kể.

Khi Nào Nên Bố Trí Hai Hàng?

Với mái rộng hoặc số lượng thiết bị nhiều, một hàng có thể không phải phương án duy nhất.

Có thể chia thành:

hai hàng trên hai vùng mái

thay vì tập trung toàn bộ thiết bị vào một tuyến.

Ví dụ đã xác định cần 8 quả, có thể nghiên cứu bố trí:

4 quả hàng A + 4 quả hàng B

Thay vì:

8 quả trên một hàng duy nhất.

Việc chia một hay hai hàng không nên quyết định chỉ vì “nhìn đẹp”, mà dựa vào:

• chiều rộng mái;
• nguồn nhiệt phía dưới;
• kết cấu;
• số lượng thiết bị;
• khu vực cần thông gió.

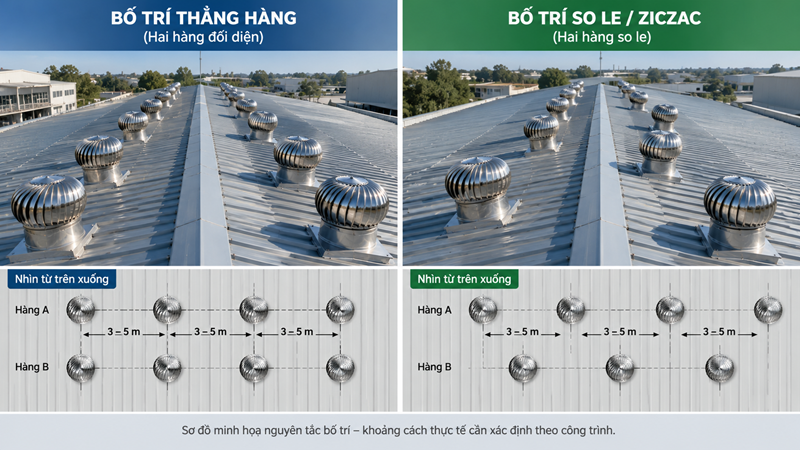

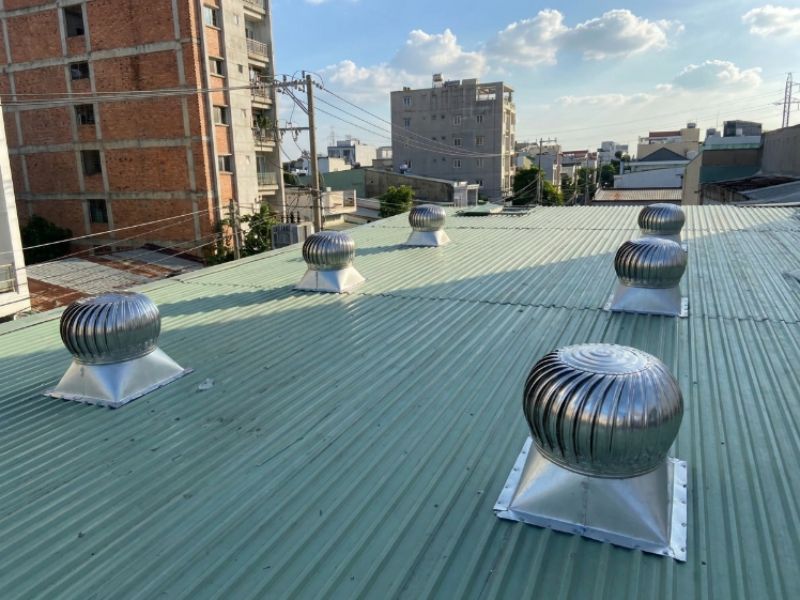

Bố Trí So Le Hay Thẳng Hàng Khi Lắp Hai Hàng Quả Cầu?

Khi số lượng thiết bị nhiều và cần bố trí thành hai hàng, có thể lựa chọn kiểu thẳng hàng hoặc so le tùy theo hình dạng mái, vị trí nguồn nhiệt và kết cấu thực tế.

Bố trí so le

Với kiểu này, các quả cầu ở hàng thứ hai được đặt lệch so với hàng thứ nhất:

Hàng A:    ○          ○          ○          ○

Hàng B:         ○          ○          ○          ○

Cách bố trí so le giúp các vị trí thoát khí trải đều hơn trên khu vực mái, đặc biệt phù hợp với nhà xưởng có bề ngang lớn hoặc nguồn nhiệt phân bố trên một diện tích rộng.

Thay vì hai quả cầu nằm đối diện nhau tại cùng một vị trí, các điểm thoát được xen kẽ giữa hai hàng, nhờ đó có thể bao phủ khu vực cần thông gió đồng đều hơn.

Bố trí thẳng hàng

Trong một số công trình, bố trí hai hàng thẳng nhau lại thuận lợi hơn:

Hàng A:    ○          ○          ○          ○

Hàng B:    ○          ○          ○          ○

Phương án này có thể phù hợp khi nguồn nhiệt tập trung theo từng khu vực rõ ràng, hoặc kết cấu mái, xà gồ và vị trí cho phép mở tôn thuận lợi theo các tuyến cố định.

Vì vậy, không nên mặc định bố trí so le luôn tốt hơn thẳng hàng. Cách bố trí phù hợp là cách vừa phân bố được các điểm thoát khí hợp lý, vừa tránh xung đột với kết cấu và thuận lợi cho thi công thực tế.

Quả Cầu Nên Cách Mép Mái Bao Nhiêu?

Không nên quy định mọi công trình phải cách mép mái đúng 1 m.

Khoảng lùi từ thiết bị tới mép mái phải đủ để:

• vị trí mở mái không rơi vào khu vực kết cấu bất lợi;
• chân đế có bề mặt liên kết phù hợp;
• có không gian xử lý phần tiếp giáp và chống thấm;
• có đủ không gian thao tác thi công;
• phù hợp với yêu cầu kết cấu và tải gió của mái.

Vì vậy, với mỗi công trình nên xác định vùng không bố trí gần mép mái trước, rồi mới chia khoảng cách cho phần mái còn lại.

Cần phân biệt “mép mái” và “sống mái”

Mép mái thấp là vùng rìa ngoài của mái.

Sống mái là vùng cao nơi hai mái gặp nhau.

Không nên sử dụng cùng một quy tắc khoảng cách cho hai vị trí này.

Quả Cầu Nên Cách Sống Mái Bao Nhiêu?

Không có một khoảng cách cố định áp dụng cho mọi kiểu mái và mọi thiết kế chân đế.

Về bố trí thông gió, nên ưu tiên vùng cao của mái, nhưng vị trí cụ thể phải phù hợp với:

• kết cấu tại sống mái;
• xà gồ;
• cách xử lý tôn;
• kiểu chân vuông hoặc chân nghiêng;
• kích thước chân thiết bị.

Nếu không thể đặt sát vùng cao nhất vì vướng kết cấu, có thể dịch xuống một vị trí phù hợp hơn thay vì cố cắt mái tại vị trí không thuận lợi.

Điều quan trọng là không biến “cách sống mái X mét” thành một tiêu chuẩn chung khi chưa biết cấu tạo mái thực tế.

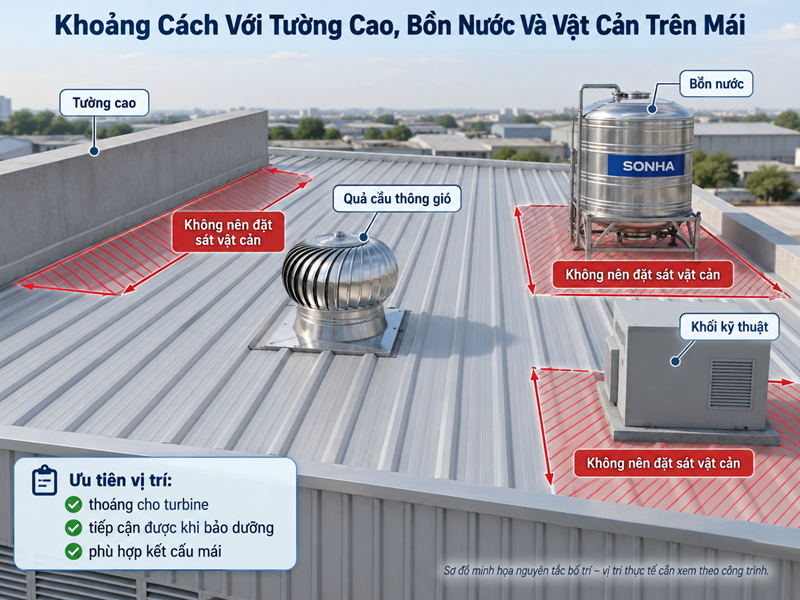

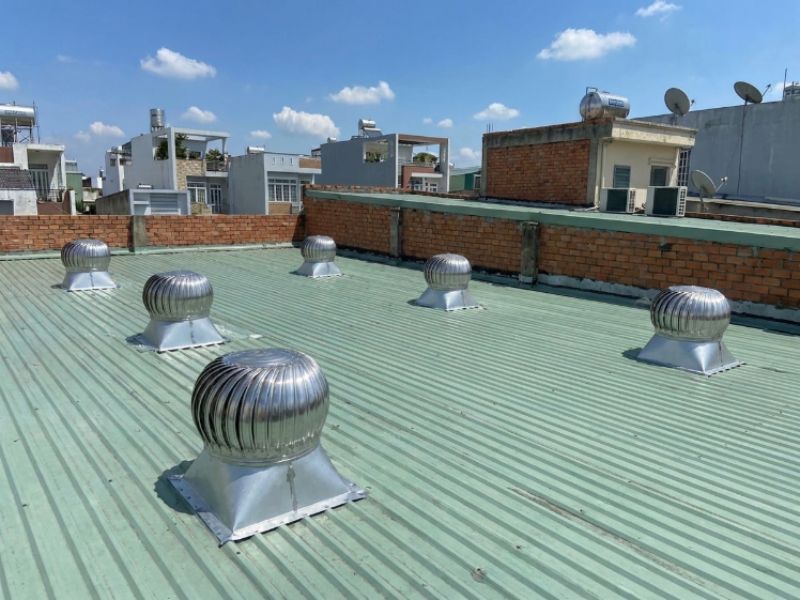

Khoảng Cách Với Tường Cao, Bồn Nước Và Vật Cản

Không chỉ khoảng cách giữa các quả cầu mới quan trọng.

Trên mái nhà xưởng thường có:

• bồn nước;
• tường hoặc parapet;
• biển quảng cáo;
• khối kỹ thuật;
• ống khói;
• thiết bị cơ điện;
• mái cao thấp khác nhau.

Các vật thể này có thể làm cản trở không gian quanh turbine, thay đổi dòng khí cục bộ và gây khó khăn khi kiểm tra hoặc bảo dưỡng.

Vì vậy:

Không đặt quả cầu sát vật cản chỉ để duy trì một khoảng cách đẹp với các quả bên cạnh.

Khi có xung đột, ưu tiên:

vị trí thoáng + kết cấu phù hợp + thi công được

hơn việc cố giữ khoảng cách đều tuyệt đối.

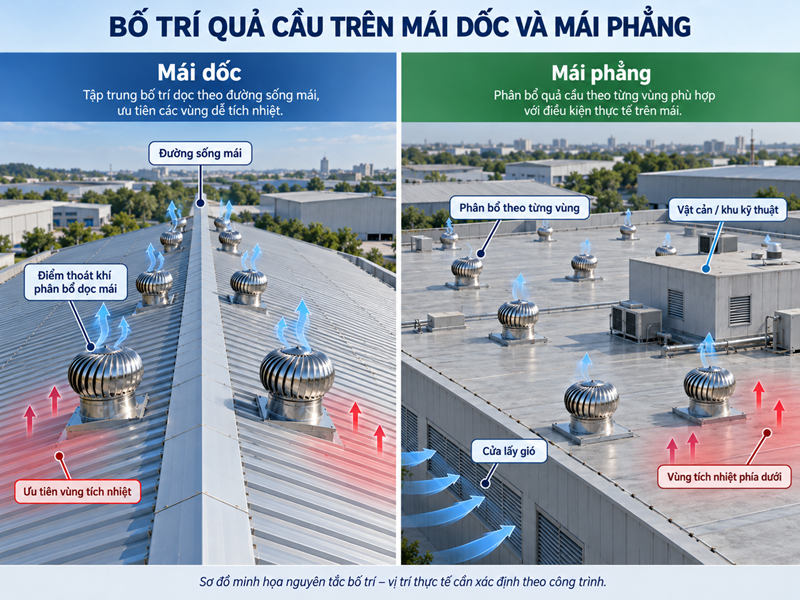

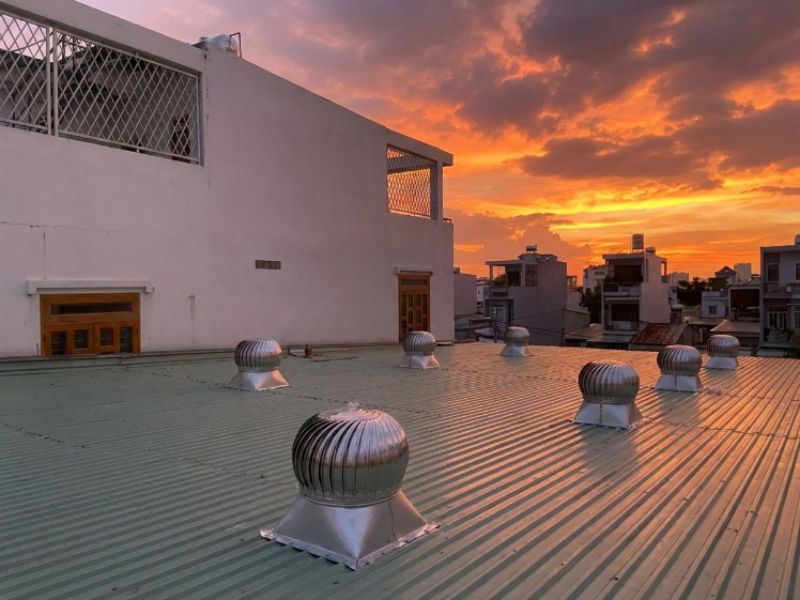

Cách Bố Trí Quả Cầu Thông Gió Trên Mái Dốc

Với mái dốc, cần xử lý đồng thời vị trí trên mái và hình dạng chân đế.

Nguyên tắc bố trí:

• ưu tiên vùng cao của mái;
• kiểm tra xà gồ trước khi xác định tâm lỗ;
• không ép vị trí thiết bị vào một bước khoảng cách cố định nếu vướng kết cấu;
• chân đế phải phù hợp độ dốc;
• cụm turbine sau khi lắp phải được căn chỉnh đúng theo thiết kế của sản phẩm.

Với mái hai dốc và nhiều thiết bị, có thể nghiên cứu:

một hàng gần vùng cao;

hoặc:

hai hàng trên hai phía mái.

Phương án cuối cùng phụ thuộc chiều rộng mái và số lượng đã xác định.

Cách Bố Trí Trên Mái Phẳng

Mái phẳng không có sống mái rõ như mái hai dốc.

Do đó việc phân bố nên dựa nhiều hơn vào:

• mặt bằng khu vực cần thông gió;
• nguồn phát nhiệt phía dưới;
• vị trí kết cấu;
• vật cản;
• đường đi và khu vực kỹ thuật trên mái.

Nếu khu vực cần thông gió có dạng hình chữ nhật dài, có thể sử dụng một hoặc nhiều hàng.

Nếu mặt bằng rộng, có thể chia mái thành các vùng rồi phân phối thiết bị vào từng vùng thay vì dồn vào một phía.

Ví Dụ Bố Trí 8 Quả Cầu Trên Mái Nhà Xưởng

Giả sử bước tính số lượng đã hoàn thành và công trình cần 8 quả cầu.

Bài này không tính lại tại sao cần 8 quả; chúng ta chỉ xử lý vị trí và khoảng cách.

Phương án 1: Một hàng

Nếu điều kiện mái phù hợp:

○    ○    ○    ○    ○    ○    ○    ○

Xác định tâm quả đầu, tâm quả cuối rồi tính:

S = L ÷ 7

bởi 8 thiết bị tạo ra 7 khoảng.

Phương án 2: Hai hàng 4 + 4

Hàng A:    ○          ○          ○          ○

Hàng B:         ○          ○          ○          ○

Mỗi hàng có 4 quả nên nếu muốn chia đều theo chiều dài:

S = L ÷ 3

trong đó L được xác định riêng theo khoảng tâm đầu–tâm cuối của từng hàng.

Sau đó kiểm tra lại các vị trí theo kết cấu và vật cản.

Không thể chỉ nhìn sơ đồ rồi kết luận một hàng hay hai hàng tốt hơn trong mọi trường hợp.

5 Bước Chốt Vị Trí Ngoài Công Trình

Để bài thực sự dễ áp dụng, có thể thực hiện theo trình tự sau:

1. Có số lượng thiết bị dự kiến trước.
2. Đánh dấu vùng mái được phép bố trí, loại trừ mép mái, vật cản và khu vực kết cấu không phù hợp.
3. Chọn tâm quả đầu và quả cuối của từng hàng.
4. Tính khoảng cách sơ bộ theo S = L/(N−1).
5. Dịch chỉnh từng vị trí theo xà gồ, sóng tôn và điều kiện thi công trước khi cắt mái.

Đây là cách thực tế hơn rất nhiều so với bắt đầu bằng câu:

“Cứ 5 m đặt một quả.”

Những Lỗi Thường Gặp Khi Chia Khoảng Cách

Dùng 3–5 m như một tiêu chuẩn bắt buộc

Một khoảng tham khảo không thể thay thế việc xác định số lượng và mặt bằng mái.

Lấy tổng chiều dài mái chia thẳng cho số thiết bị

Ví dụ:

30 m ÷ 6 quả = 5 m

không phải lúc nào cũng đúng.

Nếu dùng công thức chia khoảng cách tâm–tâm, 6 thiết bị có 5 khoảng, không phải 6 khoảng.

Ngoài ra phải xác định tâm thiết bị đầu và cuối trước.

Dồn thiết bị vào một đầu mái

Điều này có thể khiến phần lớn khu vực cần thông gió không có điểm thoát phân bố hợp lý.

Cố giữ mọi khoảng bằng nhau dù vướng kết cấu

Không nên hy sinh vị trí kết cấu tốt chỉ để sơ đồ có các con số giống hệt nhau.

Quên kiểm tra vật cản

Tường, bồn nước, khối kỹ thuật và hệ MEP trên mái có thể buộc phải thay đổi vị trí thiết bị.

Tính khoảng cách trước khi biết số lượng

Đây là lỗi quan trọng nhất:

Số lượng trước → bố trí sau → khoảng cách cuối cùng.

Sau Khi Chốt Vị Trí, Bước Tiếp Theo Là Gì?

Khoảng cách chỉ giải quyết câu hỏi “đặt ở đâu”.

Sau đó mới tới các công việc như:

• đánh dấu và mở mái;
• xử lý chân đế;
• liên kết thiết bị;
• căn chỉnh cụm turbine;
• xử lý tiếp giáp và chống thấm;
• kiểm tra sau lắp đặt.

Nếu cần xem riêng phần này, tham khảo quy trình thi công lắp đặt quả cầu thông gió.

Kết Luận

Câu hỏi “quả cầu thông gió phải cách nhau bao nhiêu mét?” không nên được trả lời bằng một con số duy nhất.

Cách làm đúng và dễ kiểm soát hơn là:

Biết số lượng → xác định vùng mái → chọn tâm đầu và tâm cuối → tính khoảng cách tâm–tâm → điều chỉnh theo kết cấu và vật cản.

Khi đã biết khoảng tâm từ thiết bị đầu đến thiết bị cuối là L và có N thiết bị trên một hàng, có thể dùng:

S = L ÷ (N − 1)

để xác định bước khoảng cách ban đầu.

Các con số như 3–5 m chỉ nên được xem là khoảng có thể xuất hiện trong một phương án cụ thể, không phải tiêu chuẩn chung cho mọi nhà xưởng.

Nếu đang cần lựa chọn kích thước thiết bị trước khi bố trí, xem danh mục quả cầu thông gió inox của Sơn Mỹ.

Câu Hỏi Thường Gặp

Khoảng cách quả cầu thông gió 3–5 m có đúng không?

Có thể là khoảng cách xuất hiện trong một số phương án cụ thể, nhưng không phải tiêu chuẩn áp dụng cho mọi nhà xưởng.

Phải biết số lượng, kích thước thiết bị và vùng mái có thể bố trí trước khi chốt khoảng cách.

Sáu quả cầu tạo ra bao nhiêu khoảng?

Nếu bố trí trên một hàng từ quả đầu đến quả cuối thì:

6 quả tạo ra 5 khoảng.

Do đó nếu khoảng tâm đầu–tâm cuối là L:

S = L ÷ 5.

Khoảng cách được đo từ đâu?

Nên sử dụng tâm–tâm thiết bị trên bản vẽ để tránh nhầm lẫn giữa các quả có đường kính khác nhau.

Có bắt buộc các khoảng phải bằng nhau hoàn toàn không?

Không.

Có thể chia đều ở bước sơ bộ, sau đó điều chỉnh theo kết cấu, vật cản và điều kiện thi công.

Nên đặt quả cầu sát sống mái không?

Nên ưu tiên vùng cao của mái nếu kết cấu và kiểu chân cho phép, nhưng không có một khoảng cách tới sống mái cố định cho mọi công trình.

Quả cầu phải cách mép mái đúng 1 m không?

Không nên coi 1 m là tiêu chuẩn chung.

Khoảng lùi phải được xác định theo kết cấu, không gian chân đế, điều kiện thi công và đặc điểm mái.

Hai hàng có nên bố trí ziczac?

Có thể bố trí so le để phân tán các điểm thoát trên mặt mái, nhưng đây không phải quy tắc bắt buộc.

Mái phẳng có áp dụng công thức khoảng cách được không?

Có.

Sau khi xác định vùng được phép bố trí và tâm đầu–tâm cuối của từng hàng, vẫn có thể sử dụng:

S = L/(N−1)

để chia sơ bộ.

Nên tính số lượng hay khoảng cách trước?

Số lượng trước.

Nếu chưa biết cần bao nhiêu thiết bị thì chưa đủ dữ liệu để chốt khoảng cách hợp lý.

46 lượt xem
